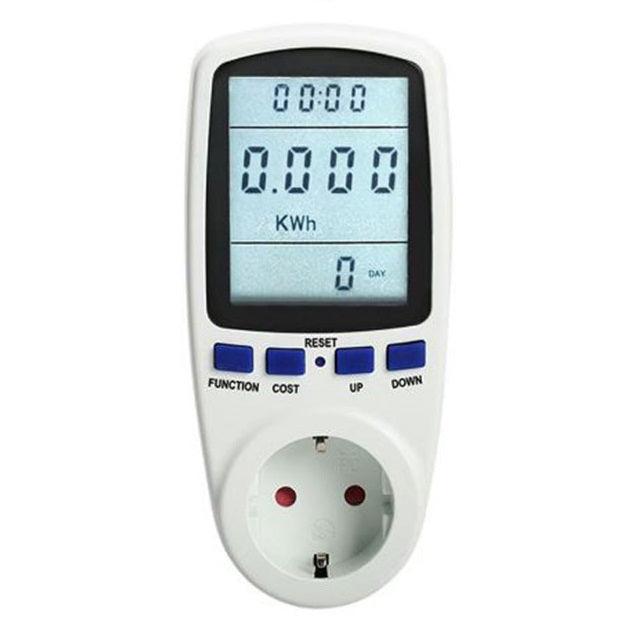

Priza de masurare curentul consumat Wattmeter EPM01 Energy Meter 16A interval masurare 5-3680W

Priza de masurare curentul consumat Wattmeter EPM01 Energy Meter 16A interval masurare 5-3680W.
EPM01 este un instrument de monitorizare și testare care determină consumul de energie al unui aparat conectat și costul energiei electrice consumate.
Bateriire încărcabile încorporate de 3,6 V (Ni-MH).
Scopul bateriilor este de a stoca setarea totală a energieielectrice și a memoriei.

Resetare
Dacă apare un afișaj anormal sau butoanele nu produc niciun răspuns, instrumentul trebuie resetat. Pentru a face acest lucru, apăsați butonul RESET.

Modul de afișare
LCD întreg poate fi afișat timp de aproximativ 1 minut și apoi intră automat în Mode1. Pentru a transfera dintr-un mod în celălalt, apăsați butonul FUNCTION.

Modul 1: Timp / Watt / Cost
Afișează durata (cât timp) acest dispozitiv se conectează la sursa de alimentare.
LCD pe prima linie arată 0:00 cu primele două cifre înseamnă minute (2 cifre vor apărea dupa 10 minute), iar restul arată secunde. După 60 de minute, afișează din nou 0:00 cu primele două numere înseamnănd oră (2 cifre vor apărea la 10 ore), iar restul arată minute. Restul se poate face în același mod, ceea ce înseamnă că după 24 de ore, se va recalcula.
Ecranul LCD de pe a doua linie afișează puterea curentă care variază între 0,0W ~ 9999W.
Ecranul LCD de pe a treia linie afișează costul curentului curentului electric, care variază între 0,0 și costul ~ 9999. Acesta va menține costul de 0,00 înainte de a stabili rata fără alte cifre.

Modul 2: Timp / Cantitate electrică cumulată
Afișează durata (cât timp) acest dispozitiv se conectează la sursa de alimentare.
LCD pe prima linie arată 0:00 cu primele două cifre înseamnă minute (2 cifre vor apărea dupa 10 minute), iar restul arată secunde. După 60 de minute, afișează din nou 0:00 cu primele două numere înseamnă oră (2 cifre vor apărea la 10 ore), iar restul arată minute. Restul se poate face în același mod, ceea ce înseamnă că după 24 de ore, se va recalcula.
Ecranul LCD de pe a doua linie afișează cantitatea electrică cumulată curentă care variază între 0.000KWH ~ 9999KWH fără alte cifre.
Ecranul LCD pe a treia linie afișează „ZI” - „1” va fi afișat pe partea numerică (celelalte trei cifre vor fi afișate pe parcurs) ceea ce înseamnă că aacumulat cantitate electrică timp de 24 de ore (o zi). Restul se poate face în același mod până la timpul maxim cumulativ de 9999 zile.

Modul 3: Afișare timp / Tensiune / Frecvență
Ecranul LCD de pe prima linie afișează la fel ca modul 1.
Ecranul LCD de pe a doua linie afișează sursa de tensiune curentă (V) care variază între 0,0V ~ 9999V.
Ecranul LCD de pe a treia linie afișează frecvența curentă (Hz) care variază între 0,0Hz ~ 9999Hz fără alte cifre.

Modul 4: Afișare timp / Curent / Factor de putere
Ecranul LCD de pe prima linie afișează la fel ca modul 1.
Ecranul LCD de pe a doua linie afișează curentul de încărcare care variază între 0,0000A ~ 9999A.
Ecranul LCD de pe a treia linie afișează factorul de putere curent care variază între 0,00PF ~ 1,00PF fără alte cifre.

Modul 5: Afișare timp / Putere minimă
Ecranul LCD de pe prima linie afișează la fel ca modul 1.
Ecranul LCD de pe a doua linie afișează puterea minimă care variază între 0,0W ~ 9999W.
Ecranul LCD de pe a treia linie afișează caracterul „Lo” fără alte cifre.

Modul 6: Afișare timp / Putere maximă
Ecranul LCD de pe prima linie afișează la fel ca modul 1.
Ecranul LCD de pe a doua linie afișează puterea maximă care variază între 0,0W ~ 9999W.
Ecranul LCD de pe a treia linie afișează caracterul „Hi” fără alte cifre.

Modul 7: Afișare timp / Preț
Ecranul LCD de pe prima linie afișează la fel ca modul 1.
Ecranul LCD de pe a treia linie afișează costul care variază între 0.00COST / KWH ~ 99.99COST / KWH fără alte cifre.

Afișare suprasarcină:
Când priza de alimentare conectează sarcina de peste 3680W, ecranul LCD de pe a doua liniea fișează „OVERLOAD” cu zgomot încreștere pentru a avertiza utilizatorii.

Informații suplimentare:
1. Cu excepția interfeței „OVERLOAD”, ecranul LCD pe prima linie afișează timpul înrepetare în 24 de ore.
2. Ecranul LCD pe prima linie, a doua linie sau a treia linie descris în această instrucțiune ia secțiunea conform celor două linii negre de pe ecranul LCD. Aici este adăugat în scop clarificat.
3. Modul 7 va apărea direct în timp ce apăsați butonul „Cost”.
4. „SUS” și „JOS” nu sunt în funcție în modul de setare.

Mod setare
1. Stabilirea prețului energiei electrice
După menținerea apăsată a butonului COST, timp de 3 secunde (ecranul LCD pe a treia linie afișează implicit prețul, de ex. 0,00 COST / KWH, conținutul redat începe să se miște în sus și în jos ceea ce înseamnă că dispozitivul a intrat în modul de setare.
După aceea, apăsați FUNCTION pentru comutare, apoi apăsați din nou butonul „UP” și „DOWN” pentru a seta valoarea care variază în 00.00 COST / KWH ~ 99.99 COST / KWH.
După setarea tuturor celor de mai sus, apăsați COST pentru a reveni la Mode7 sau va reveni automat la Mode7 fără apăsând după setare cu stocarea datelor.
